[솔리드 엣지] 궁금해서 적어 놨던 기능들 노트 정리 2 (어셈블리 복사하기)

Solid Edge Revision Manager

Solid Edge에서 Revision Manager를 사용하여 어셈블리 및 관련 파트를 복사하고 관리하는 방법이 생각보다
복잡헤서 웍스가 너무 그리웠지만
그래도 써야하니 찾아봤던 방법들...입니다.

---

📂 새로운 폴더 생성하기

1. 새 폴더 생성: 프로젝트 구조를 체계적으로 관리하기 위해, 도면 번호 / 장비 이름 형식으로 새 폴더를 만듭니다.
   • 예시: 12345_컨베이어시스템

---

🛠️ Revision Manager로 어셈블리 열기

1. 어셈블리 파일 선택: 복사하려는 어셈블리 파일을 찾아 마우스 오른쪽 버튼을 클릭합니다.
2. "Open with Revision Manager"

💡 참고
일부 최신 버전에서는 Revision Manager가 Design Manager로 대체되었습니다.
해당 옵션이 보이지 않는 경우, Design Manager를 사용해 보세요.

---

📜 하위 파트 모두 펼치기

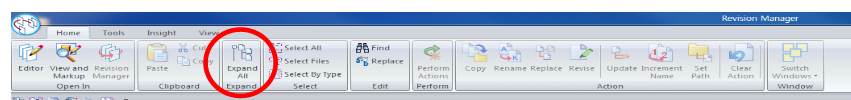

1. Expand All
   Revision Manager 창에서 "Expand All" 버튼을 클릭하여 어셈블리에 포함 된 모든 하위 파트를 펼칩니다.

✅ 모든 파트 선택하기

1. Select All

---

📋 파일 경로 복사하기

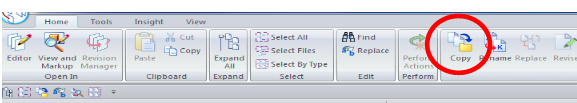

1. Copy: 선택한 파트들 위에서 마우스 오른쪽 버튼을 클릭하고, "Copy"를 선택하여 파일 경로를 복사합니다.

---

🔄 파일 경로 변경하기

1. Replace
2. 경로 변경
   나타나는 창에서 찾을 내용에는 원본 파일의 경로를 입력하고, (파란색 부분만 입력)
   바꿀 내용에는 새로 생성한 폴더의 경로를 입력합니다. (빨간색 부분만 입력)
   겹치는 뒷부분은 (노란색) 입력하지 않습니다.
   • 찾을 내용: C:\Original\Project\뒤에는 어셈블리 파트 주소들 쭉~
   • 바꿀 내용: D:\New\Project\ 뒤에는 어셈블리 파트 주소들 쭉~

💡 팁: 경로를 정확하게 지정하여 파일이 올바른 위치에 복사되도록 합니다.



💡 💡 💡 set path 로 원하는 폴더 지정하면 알어서 변경 됩니다. 이 방법으로 하셔도 됩니다. 💡 💡 💡



💡

---

📝 2D 도면 복사하기

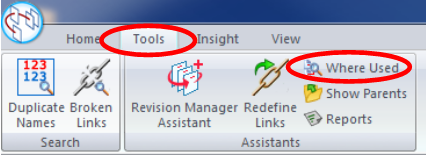

1. 상단 메뉴의 "Tools" 탭에서 "Where Used" 기능을 실행합니다.
2. 최상위 어셈블리 파일을 추가한 후, Process Options에서 "Draft Documents (*.dft)"선택
   관련된 모든 2D 도면을 불러옵니다.
3. Home 탭으로 돌아와 "Select by Type"을 선택하고,
   "Draft Documents (*.dft)"만 체크한 후 OK를 눌러 모든 도면 파일을 선택합니다.
4. 경로 변경: 앞서 설명한 Copy와 Replace 단계를 반복하여 도면 파일의 경로도 새 폴더로 변경합니다.

---

🏷️ 도면 및 파트 정보 업데이트

그외 변경하고 싶은 부분들은 리플레이스 이용해 변경합니다.

1. 도면 이름 변경: 필요한 경우, Replace 기능을 사용하여 도면의 이름을 새로운 프로젝트에 맞게 변경합니다.
2. 도면 번호 수정: 파트의 등록정보에 입력된 도면 번호를 Replace 기능을 통해 새로운 번호로 업데이트합니다.
3. 프로젝트명 변경: 프로젝트명 등 기타 변경이 필요한 부분도 Replace 기능을 활용하여 수정합니다.

---

🚀 변경 사항 적용

1. Perform Actions: 모든 변경 작업을 완료한 후, "Perform Actions" 버튼을 클릭하여 수정 사항을 적용합니다.
2. 폴더 생성 확인: 만약 지정한 경로에 폴더가 없다면, 폴더를 생성할지 묻는 메시지가 나타납니다. 예를 선택하여 필요한 폴더를 생성합니다.

---

복잡하고 ,... 번거로워도... 기능이 있음에 감사해야하는건지,,,,

이렇게 안하면 혹시나 복사한 파일들이 다른 원본과 함께 링크되어있어서 수정될 지도 모르니...

복잡해ㅔ도 해야 했었쬬........

;_; 예전에 만들어 둔거라 .... 바뀌었을 수 도 있지만 혹시 몰라 올려욤...

너무 모르겠다싶으면 엣지 회사쪽에 문의 해보시는것도 추천,.

---
